Введение в мир виброплит

Введение в мир виброплит

Виброплита — это незаменимый строительный инструмент для уплотнения различных материалов: грунта, песка, щебня, асфальта и тротуарной плитки. В современном строительстве эти машины стали универсальными помощниками, значительно облегчающими процесс подготовки оснований и сокращающими время работ. В этом подробном руководстве мы рассмотрим все аспекты, связанные с виброплитами: от принципов работы и видов оборудования до рекомендаций по покупке, аренде и даже самостоятельному изготовлению.

Что такое виброплита и как она работает

Виброплита представляет собой компактную строительную машину, основным рабочим элементом которой является металлическая плита, совершающая вибрационные движения. Принцип работы основан на передаче механических колебаний от силовой установки через эксцентриковый вал к подошве оборудования. Эти вибрации вызывают уплотнение материала за счет удаления воздуха и воды из смеси, что приводит к уменьшению пустот и повышению плотности основания .

Основные компоненты виброплиты:

- Рабочая плита (подошва) — металлическая основа, непосредственно контактирующая с уплотняемым материалом

- Вибрационный механизм — создает колебания с определенной частотой и амплитудой

- Двигатель — бензиновый, дизельный или электрический, обеспечивающий работу вибрационного механизма

- Рама — конструкция, на которой крепятся все элементы

- Система управления — рукоятки, рычаги, кнопки запуска/остановки

- В некоторых моделях — бак для воды (для работы с асфальтом) и транспортировочные колеса

Виды виброплит: классификация и особенности

Современные виброплиты можно классифицировать по нескольким ключевым параметрам:

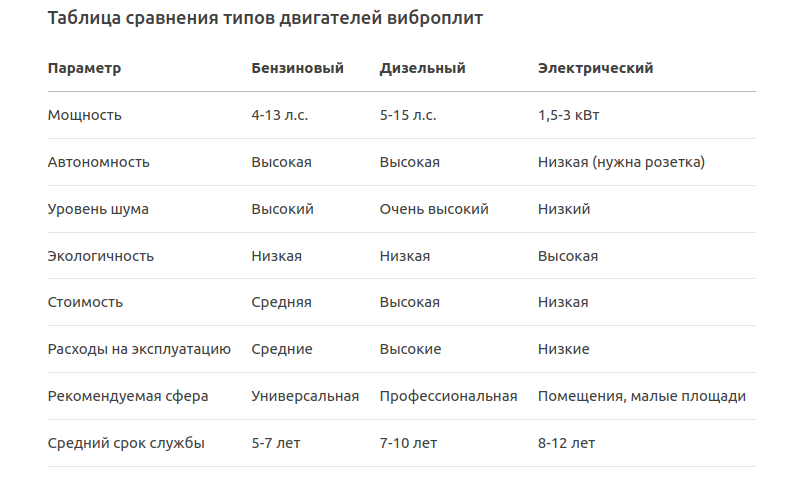

1. По типу двигателя

Бензиновые виброплиты — наиболее распространенный вариант, отличающийся автономностью работы, мобильностью и относительно невысокой стоимостью. Например, модель CHAMPION PC1151FT с двигателем мощностью 4,8 кВт (6,5 л.с.) и вынуждающей силой 25 кН . Бензиновые модели требуют регулярного технического обслуживания, но при этом универсальны в применении.

Дизельные виброплиты — более мощные и производительные, но при этом дороже в приобретении и обслуживании. Оптимальны для интенсивных работ на крупных объектах.

Электрические виброплиты — экологичные, менее шумные и простые в обслуживании, но зависимые от источника электроэнергии. Подходят для работы в закрытых помещениях и на небольших площадках .

2. По массе и производительности

- Легкие (до 90 кг) — для бытового использования, уплотнения слоев до 15 см. Пример: TeaM С-80 Honda (80 кг) с глубиной уплотнения до 20 см .

- Средние (90-140 кг) — полупрофессиональные модели для слоев до 25 см.

- Тяжелые (свыше 140 кг) — профессиональное оборудование для серьезных строительных задач .

3. По характеру движения

- Прямоходные — движутся только вперед, требуют пространства для разворота.

- Реверсивные — могут двигаться как вперед, так и назад, что особенно удобно в стесненных условиях .

4. По назначению

- Для уплотнения грунта и сыпучих материалов — обычно имеют рельефную подошву

- Для работы с асфальтом — оснащаются системой орошения (баком для воды) и гладкой подошвой

- Для укладки тротуарной плитки — легкие модели с резиновыми или полиуретановыми ковриками

Как выбрать виброплиту: ключевые параметры

При выборе виброплиты необходимо учитывать несколько важных характеристик:

1. Вес оборудования — определяет глубину уплотнения. Для домашнего использования обычно достаточно моделей 60-90 кг, для профессионального — от 100 кг и выше .

2. Вынуждающая сила (центробежная сила) — измеряется в кН (килоньютонах). Чем выше этот показатель, тем эффективнее уплотнение. Например, у CHAMPION PC1151FT этот параметр составляет 25 кН .

3. Размер рабочей плиты — влияет на производительность и равномерность уплотнения. Оптимальные размеры: длина 60-85 см, ширина 50-60 см .

4. Частота вибраций — измеряется в Гц (герцах). Высокая частота (до 100 Гц) лучше для мелкозернистых материалов, низкая (25-40 Гц) — для крупнозернистых .

5. Мощность двигателя — определяет производительность машины. Для бытовых моделей обычно достаточно 4-6 л.с., для профессиональных — от 7 л.с. и выше .

6. Дополнительные функции:

- Реверс (реверсивное движение)

- Система орошения (бак для воды)

- Транспортировочные колеса

- Виброзащита оператора

- Складная ручка для удобства хранения

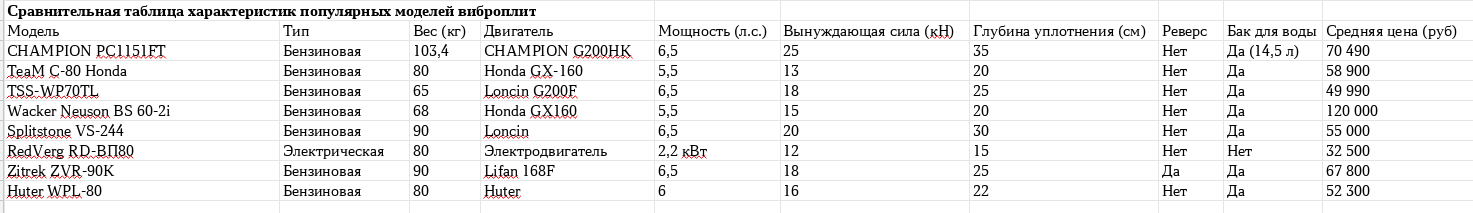

Обзор популярных моделей и брендов

На рынке представлено множество моделей виброплит от различных производителей. Рассмотрим некоторые из них:

1. CHAMPION PC1151FT

Бензиновая виброплита весом 103,4 кг с вынуждающей силой 25 кН. Оснащена 4-тактным двигателем мощностью 4,8 кВт (6,5 л.с.), способна уплотнять слои до 35 см. Имеет бак для воды объемом 14,5 л. Рекомендуемая цена — около 70 490 рублей .

2. TeaM С-80 Honda

Компактная бензиновая модель (80 кг) с двигателем Honda GX-160 (5,5 л.с.) и центробежной силой 13 кН. Оснащена баком для воды, удобна для работы с тротуарной плиткой и в стесненных условиях .

3. TSS-WP70TL

Новинка среди бензиновых виброплит с колесным комплектом и баком для воды. Вес — 65 кг, двигатель — Loncin G200F (6,5 л.с.), глубина уплотнения — до 250 мм. Особенности: складывающаяся ручка, защитная рама, удобство транспортировки .

4. Wacker Neuson

Немецкий бренд, предлагающий профессиональное оборудование. Например, модель BS 60-2i — вибротрамбовка с отличными показателями надежности и производительности. Стоимость аренды — около 3500 руб/сутки .

5. Splitstone

Популярные среди строителей виброплиты, такие как VS-134 (68 кг) или VS-244 (90 кг). Отличаются хорошим соотношением цены и качества .

Покупка виброплиты: новые и б/у варианты

Приобрести виброплиту можно несколькими способами:

1. Покупка новой техники

Средние цены на новые виброплиты:

- Бытовые электрические модели — от 25 000 рублей

- Бензиновые виброплиты 60-90 кг — от 50 000 до 100 000 рублей

- Профессиональные тяжелые модели — от 150 000 рублей и выше

При покупке важно учитывать не только стоимость самой машины, но и расходы на доставку, возможное дополнительное оборудование (коврики для плитки, чехлы), а также будущие затраты на обслуживание.

2. Покупка б/у оборудования

Вторичный рынок предлагает более доступные варианты:

- Б/у виброплиты в хорошем состоянии можно найти за 30-70% от цены новой

- Популярные площадки: Авито, специализированные форумы, доски объявлений

- При покупке б/у техники важно проверить:

- Состояние двигателя (компрессия, отсутствие посторонних шумов)

- Работоспособность вибрационного механизма

- Целостность рамы и подошвы

- Наличие масляных подтеков

- Документы и историю обслуживания

Аренда виброплит: когда это выгодно?

Для разовых работ или при ограниченном бюджете аренда виброплиты может стать оптимальным решением. Преимущества аренды:

- Экономия на покупке дорогостоящего оборудования

- Возможность использовать профессиональные модели

- Отсутствие затрат на хранение и обслуживание

- Гибкие условия (почасовая, посуточная, недельная аренда)

Средние цены на аренду в Москве:

- Легкие бензиновые виброплиты (60-90 кг) — 1300-1500 руб/сутки

- Средние модели (90-140 кг) — 1800-2500 руб/сутки

- Тяжелые профессиональные виброплиты — от 3000 руб/сутки

- Электрические модели — от 1300 руб/сутки

При аренде важно уточнить:

- Состояние техники и ее готовность к работе

- Наличие полного бака топлива и масла

- Комплектацию (коврики, дополнительные аксессуары)

- Условия ответственности за повреждения

- Возможность продления аренды

Виброплита своими руками: инструкция и рекомендации

Для тех, кто хочет сэкономить или любит техническое творчество, существует возможность изготовить виброплиту самостоятельно. Рассмотрим основные этапы этого процесса.

Необходимые материалы и инструменты:

- Двигатель (электрический или бензиновый) или площадочный вибратор (например, ИВ-98, ИВ-99)

- Стальной лист толщиной 8-10 мм для подошвы (размеры около 60х50 см)

- Металлические профили (швеллер, уголок) для рамы

- Трубы для ручки

- Болты, гайки, шпильки

- Инструменты: сварочный аппарат, болгарка, дрель, молоток и др.

Пошаговая инструкция по сборке:

1. Изготовление рабочей плиты:

- Вырезать из стального листа заготовку нужного размера

- Закруглить края под углом около 25° (чтобы плита не закапывалась)

- Сделать надрезы глубиной 5 мм по краям для повышения жесткости

2. Создание рамы:

- Приварить к плите два параллельных швеллера на расстоянии около 10 см друг от друга

- Укрепить конструкцию дополнительными ребрами жесткости

3. Установка двигателя:

- Закрепить двигатель на раме, сместив его на 10 см вперед от центра для облегчения движения

- Для крепления использовать болты или приварить шпильки

- Обеспечить надежную фиксацию во избежание вибрационной отдачи

4. Изготовление ручки:

- Использовать металлическую трубу длиной 100-120 см

- С одной стороны приварить пластину для крепления к раме

- С другой — сделать удобную рукоять

- Обернуть ручку виброзащитным материалом

5. Финальная сборка и проверка:

- Надежно закрепить все соединения

- Проверить балансировку

- Убедиться в отсутствии люфтов

- Протестировать на небольшом участке

Преимущества самодельной виброплиты:

- Низкая стоимость по сравнению с заводскими моделями

- Возможность адаптации под конкретные задачи

- Удовлетворение от самостоятельного изготовления

Недостатки:

- Ограниченная мощность и глубина уплотнения (обычно до 20 см)

- Меньшая надежность и долговечность

- Отсутствие гарантии и сервисной поддержки

- Потенциальные проблемы с безопасностью

Для простых бытовых задач самодельная виброплита может быть вполне приемлемым вариантом, но для профессионального использования лучше приобретать заводские модели.

Эксплуатация и обслуживание виброплит

Правильная эксплуатация и своевременное обслуживание значительно продлевают срок службы виброплиты. Рассмотрим ключевые аспекты.

Масло для виброплиты: выбор и замена

В виброплите масло требуется для двух узлов: двигателя и вибрационного механизма.

Для двигателя:

- Бензиновые двигатели Honda (GX160, GX200 и др.) — минеральное масло SAE10W30 или SAE10W40

- Другие бензиновые двигатели — согласно рекомендациям производителя

- Первая замена — после 20 часов работы

- Последующие замены — каждые 100 часов или раз в 6 месяцев

Для вибратора:

- Тип масла обычно указывается производителем

- Замена — согласно инструкции (часто при техническом обслуживании)

Процесс замены масла:

1. Установить виброплиту на ровную поверхность

2. Слить старое масло через сливное отверстие

3. Залить новое масло до рекомендуемого уровня

4. Запустить двигатель на несколько секунд, затем заглушить

5. Проверить уровень масла и при необходимости долить

Основные правила эксплуатации:

- Перед каждым использованием проверять уровень масла в двигателе

- Использовать только рекомендованные сорта топлива и масла

- Не допускать перегрева двигателя

- Соблюдать перерывы в работе при интенсивной эксплуатации

- Очищать оборудование после использования

- Хранить в сухом помещении

Распространенные неисправности и ремонт:

1. Двигатель не запускается:

- Проверить наличие топлива

- Проверить свечу зажигания

- Убедиться в поступлении топлива в карбюратор

2. Снижение вибрации:

- Проверить крепление вибрационного механизма

- Убедиться в отсутствии повреждений эксцентрикового вала

- Проверить натяжение ремня (если есть)

3. Течь масла:

- Проверить уплотнители и сальники

- Затянуть болтовые соединения

- При необходимости заменить прокладки

Для сложного ремонта рекомендуется обращаться в специализированные сервисные центры, особенно если оборудование на гарантии.

Применение виброплит для различных задач

Виброплиты используются в самых разных строительных и ландшафтных работах. Рассмотрим особенности применения для различных задач.

1. Уплотнение грунта

- Используются виброплиты весом от 90 кг

- Оптимальны модели с рельефной подошвой

- Требуется несколько проходов (обычно 3-5) для качественного уплотнения

- Для связных грунтов (глина, суглинок) лучше подходят вибротрамбовки

2. Укладка тротуарной плитки

- Применяются легкие виброплиты (60-90 кг)

- Обязательно использование резинового или полиуретанового коврика

- Уплотнение производится после укладки плитки на песчаное основание

- Вибрация должна быть не слишком интенсивной, чтобы не повредить плитку

3. Работа с асфальтом

- Требуются модели с системой орошения (баком для воды)

- Подошва должна быть гладкой

- Оптимальны виброплиты весом от 100 кг

- Работы проводятся при определенной температуре асфальта

4. Уплотнение траншей и узких участков

- Используются компактные модели

- Реверсивные виброплиты особенно удобны в стесненных условиях

- Важно учитывать глубину траншеи и выбирать технику с соответствующей вынуждающей силой

5. Подготовка оснований под фундаменты

- Требуются виброплиты средней и большой мощности

- Уплотнение производится послойно (каждые 15-20 см насыпи)

- Для песчаных оснований особенно эффективны виброплиты с высокой частотой вибрации

Безопасность при работе с виброплитой

Работа с виброплитой требует соблюдения мер безопасности:

1. Защитная экипировка:

- Прочные перчатки

- Защитные очки

- Одежда, не стесняющая движения

- Обувь с нескользящей подошвой

- Наушники или беруши при длительной работе

2. Правила работы:

- Перед запуском проверить отсутствие людей и животных в рабочей зоне

- Убедиться в устойчивости оборудования

- Не превышать рекомендуемую продолжительность непрерывной работы

- Соблюдать осторожность при работе на склонах

- Не оставлять работающую виброплиту без присмотра

3. Особенности электрических моделей:

- Использовать УЗО для защиты от поражения током

- Следить за целостностью кабеля

- Не работать в дождливую погоду

- Избегать повреждения изоляции

4. Особенности бензиновых моделей:

- Заправлять топливо только при выключенном и остывшем двигателе

- Не курить вблизи работающего оборудования

- Работать в хорошо проветриваемых местах

- Следить за температурой двигателя

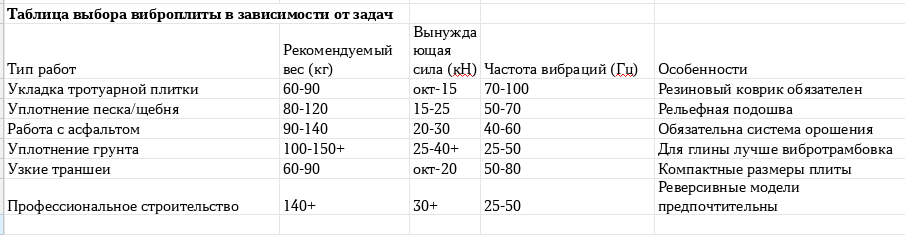

Заключение: какую виброплиту выбрать?

Выбор оптимальной виброплиты зависит от множества факторов: предполагаемой частоты использования, типа работ, бюджета и других условий.

Для домашнего использования (укладка плитки, обустройство дорожек):

- Легкие бензиновые модели (60-90 кг) типа TeaM С-80 Honda

- Электрические виброплиты (если есть доступ к сети)

- Возможна аренда на период выполнения работ

Для полупрофессионального применения (небольшое строительство, ландшафтные работы):

- Бензиновые виброплиты 90-140 кг (например, CHAMPION PC1151FT)

- Модели с реверсом для удобства работы

- Оборудование с баком для воды для универсальности

Для профессионального строительства:

- Тяжелые виброплиты от 140 кг

- Реверсивные модели

- Оборудование известных брендов (Wacker Neuson, Ammann, Atlas Copco)

- Возможен выбор дизельных моделей для интенсивной эксплуатации

Альтернативные варианты:

- Аренда оборудования для разовых работ

- Покупка б/у техники при ограниченном бюджете

- Самодельная виброплита для простых задач

В любом случае, перед покупкой или арендой стоит внимательно изучить характеристики оборудования, почитать отзывы пользователей и по возможности протестировать технику в работе. Правильно подобранная виброплита станет надежным помощником в строительстве и благоустройстве территории.
